Fibres personnalisées spécifiques à une application
Fibres personnalisées spécifiques à une application
Fibres personnalisées spécifiques à une application-De nombreuses fibres de communication sont optimisées pour des applications spécifiques, par exemple la fibre optique jusqu’au domicile (FTTH), la transmission interne dans les centres de données et les câbles sous-marins à travers la mer.
Le monde des communications par fibre optique continue d’évoluer et beaucoup d’entre vous savent que le prix des fibres monomodes pour les communications est en baisse. Une taille unique ne répond pas à tous les besoins des communications optiques.
Les fibres monomodes à indice de réfraction progressif conformes à la spécification G.652 de l’Union internationale des télécommunications, parfois appelées « monomodes standard », sont largement utilisées depuis des décennies, tandis que d’autres fibres monomodes ont été développées et utilisées pour de nouvelles applications, telles que les fibres multimodes, qui ont trouvé de nouveaux créneaux et de nouveaux types de fibres ont vu le jour. Voici une liste de quelques fibres importantes pour les communications optiques.
Fibre optique multimode à gradient d’indice de réfraction
Multiplexage des fibres conventionnelles
Normes pour les fibres monomodes
Fibres insensibles à la perte de courbure (lien : Comment les fibres résistent-elles à la courbure ?)
Fibres de petit diamètre
Fibres à faible pic d’eau
Fibres à âme creuse microstructurées (lien : Lumenisity lance un câble à âme creuse pour la transmission DWDM à 10 Gbit (10km)

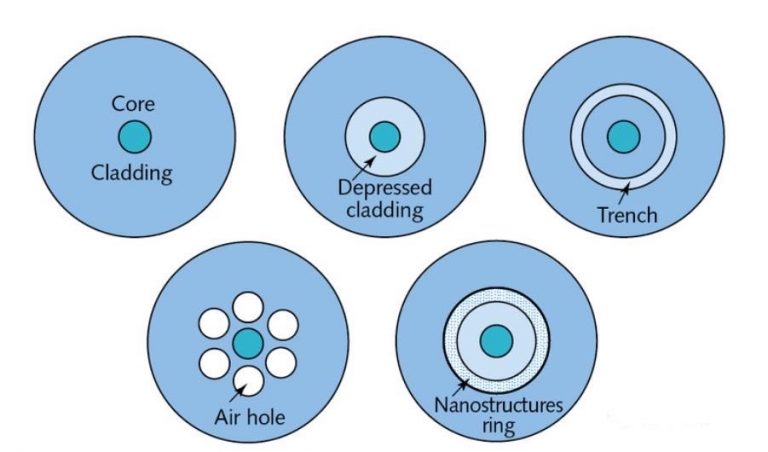

Structures de fibres pour la réduction de la perte de courbure et l’amélioration de la conduction de la lumière
Les fibres adaptées à des applications spécifiques présentent certains avantages. Les fibres résistantes à la flexion sont nécessaires pour les applications intérieures où la flexion est fréquente. Le rétrécissement de la gaine de la fibre peut augmenter le nombre de fibres dans un câble. Les fibres à faible teneur en eau permettent un multiplexage grossier par répartition en longueur d’onde (WDM) par pas de 20 nm entre 1270 et 1610 nm.
Les fibres à très faible perte permettent d’augmenter l’espacement des amplificateurs. Les fibres multimodes à gradient d’indice permettent de transmettre des débits de données élevés sur de courtes distances, réduisant ainsi le coût des émetteurs et des récepteurs.
Fibres multimodes à indice progressif
Développées pour la première fois à la fin des années 1960 pour augmenter la largeur de bande des grandes fibres à cœur, les fibres multimodes à gradient d’indice sont aujourd’hui principalement utilisées pour les courtes liaisons de données. Dans le passé, on utilisait des sources lumineuses à DEL, mais la plupart des liaisons de données utilisent aujourd’hui des VCSEL pour émettre de la lumière à des longueurs d’onde comprises entre 800 et 960 nm. La plupart des fibres à indice de réfraction graduel ont un diamètre de 50 μm, certaines utilisant encore des fibres à diamètre de cœur de 62,5 μm.
Dans la pratique, les liaisons de données multimodes n’utilisent qu’environ 550 m, tandis que les fibres monomodes utilisent des distances plus longues. Bien que les fibres multimodes présentent des pertes plus faibles dans la bande des 1310 nm qu’à des longueurs d’onde plus courtes, les VCSEL bon marché produits en masse ne le sont que dans la bande des courtes longueurs d’onde. La norme OM5 permet d’atteindre des débits de transmission de plusieurs gigabits par seconde.
La norme OM5 offre un multiplexage par répartition en courtes longueurs d’onde (SWDM) à 25 Gbit/s sur deux ou quatre longueurs d’onde dans une largeur de bande de 100 Gbit/s de 850 à 953 nm. En janvier 2020, un groupe de travail de l’IEEE a approuvé la norme IEEE P802.3cm sur les fibres multimodes à 400 Gbit/s, qui distribue des signaux à 400 Gbit/s sur quatre ou quatre longueurs d’onde dans une largeur de bande de 100 Gbit/s. Les principales applications sont les centres de données à grande échelle, les centres d’hébergement et les centres de données de grande taille. Les principales applications se situent dans les grands centres de données et sur les courtes liaisons à haut débit dans les réseaux 5G.
