La fibre « standard monomode » G.652 est largement utilisée depuis des décennies. L’histoire du développement des normes pour les fibres optiques est basée sur les problèmes de l’industrie et a conduit jusqu’à aujourd’hui. Aujourd’hui, nous examinons les « fibres résistantes à la courbure » et les « fibres à diamètre fin ».
Fibres insensibles à l’affaiblissement dû à la courbure
La perte par flexion peut être un problème important lors de l’installation de fibres optiques dans des espaces confinés dans les parties d’accès et de transmission d’un réseau. C’est pourquoi l’UIT a élaboré la norme G.657, qui définit la résistance à la flexion de deux types de fibres. La classe B couvre les fibres des réseaux d’accès qui peuvent ne pas être conformes à la norme G.652 et qui présentent une faible perte lorsqu’elles sont pliées selon un rayon de 7,5 ou 5 mm (14).
Qu’est-ce qu’une fibre insensible à la courbure ?
L’affaiblissement dû à la courbure se produit lorsque les fibres monomodes rencontrent des courbures ou des accumulations serrées, comme à l’intérieur des armoires, des conduits de câbles, des colonnes montantes et des cloisons. L’un des moyens de limiter l’affaiblissement consiste à réduire le diamètre du champ de mode afin d’améliorer le confinement optique.
Une autre approche consiste à intégrer une couche de verre à faible indice de réfraction dans une gaine intérieure en retrait près du cœur, ou dans une « tranchée » à l’intérieur de la gaine. D’autres solutions consistent à intégrer des trous ou des nanostructures de longueur d’onde inférieure dans le cœur de la fibre.
L’emplacement de ces structures est indiqué. Le choix de la meilleure option dépend des exigences de l’application. La perte par flexion augmente également avec la transmission de la longueur d’onde (15).
Fibres de faible diamètre
La réduction de l’épaisseur de la fibre (diamètre de la gaine et épaisseur du revêtement) permet de comprimer la fibre dans un volume plus petit et de la plier selon un rayon plus serré sans former les minuscules fissures qui peuvent entraîner la rupture de la fibre. Cela permet également d’introduire plus de fibres dans le câble. Il existe deux possibilités : réduire la gaine et le revêtement protecteur qui la recouvre, ou simplement réduire l’épaisseur du revêtement protecteur.

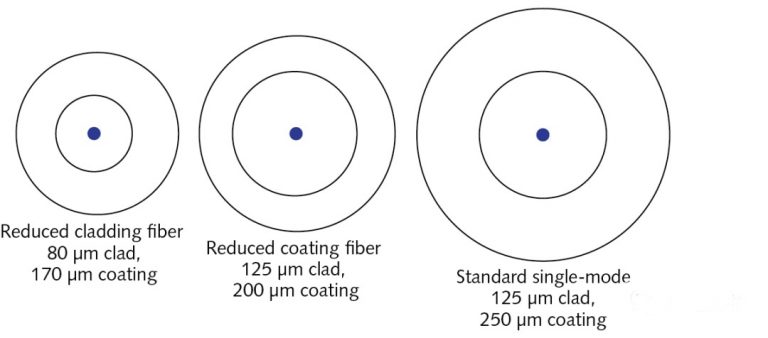

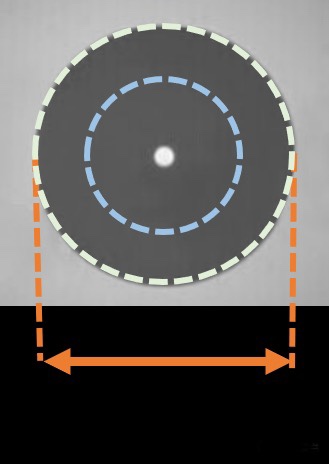

Comment la réduction du diamètre de la gaine modifie la taille d’une fibre monomode à cœur de 10 µm.
Les fibres standard ont un diamètre extérieur de 125µm et un diamètre de cœur d’environ 10µm. Il est possible de réduire le diamètre de la gaine à 80 µm, ce qui réduit le volume de verre de la fibre d’un facteur 2,4. Les fibres à gaine réduite et à revêtement plastique ont un diamètre extérieur d’environ 170 µm, contre 250 µm pour une fibre à revêtement normal.
Il est également possible de réduire l’épaisseur du revêtement appliqué à la gaine standard de 125µm, de sorte que le diamètre de la fibre revêtue ne soit que de 200µm au lieu des 250µm habituels.
