Théâtre national de l’Odéon – Solution de commutation PoE avec plus de 100 points d’extrémité

Théâtre national de l'Odéon - Solution de commutation PoE avec plus de 100 points d'extrémité

Context



La Théâtre national de l’Odéon disposait au total de 8 petites salles audiovisuelles de contrôle composées de différents appareils dont la quantité variait de 4 à 28. Une solution était nécessaire pour gérer les appareils soumis aux salles de contrôle, ainsi que la salle de contrôle informatique où les données des 8 petites salles de contrôle seraient regroupées.Des commutateurs sont nécessaires pour alimenter les appareils dans les salles de contrôle. La quantité de port doit être supérieure à la somme des appareils. La salle composée de 25 utilisateurs ou plus nécessite une alimentation POE + de 15w par utilisateur.Chaque petite salle de contrôle doit pouvoir communiquer entre elles afin de pouvoir initier des actions synchronisées (par UDP).Toutes ces petites salles de contrôle doivent être connectées à la salle de contrôle informatique.SolutionDans la salle de contrôle informatique, se trouve un commutateur ELFCAM Switch Fibre Optique PoE 24 ports qui relie 8 petites salles de contrôle via des émetteurs-récepteurs optiques 1G et des câbles à fibre optique. Des commutateurs PoE dans 8 petites salles de contrôle connectent les appareils finaux, permettant à chaque utilisateur d’accéder à internet.



Défi

Des commutateurs sont nécessaires pour alimenter les appareils dans les salles de contrôle. La quantité de port doit être supérieure à la somme des appareils. La salle composée de 25 utilisateurs ou plus nécessite une alimentation POE + de 15w par utilisateur.



Solution



L’alimentation totale fournie par ELFCAM Switch fibre optique PoE16 est de 550W, soit plus que les 325W requis par 25 utilisateurs.

Les commutateurs PoE  se connectent en aval des utilisateurs finaux et en amont, ce qui permet de conserver la plus faible latence.

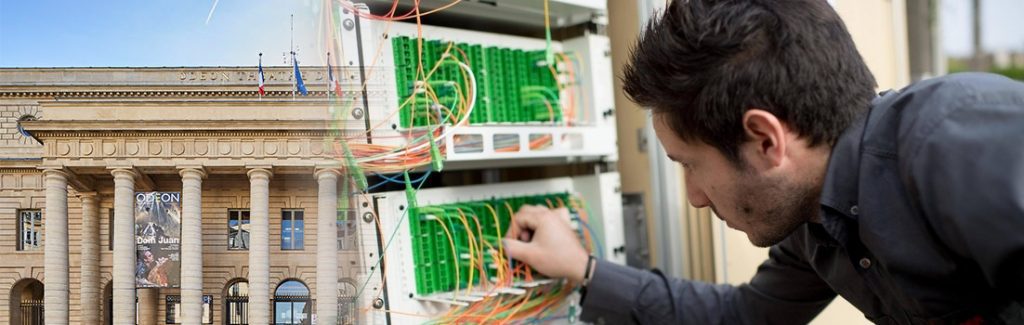

La salle de contrôle informatique est située à environ 100m des petites salles de contrôle. Des câbles en fibre optique sont adoptés pour assurer une transmission de haute qualité. Les ports de liaison montante 1G des commutateurs PoE sont connectés aux interfaces optiques 1G via des câbles à fibre optique OM3.
