L’OLT EPON est un dispositif servant de point d’extrémité pour le fournisseur de services dans un réseau optique passif. En d’autres termes, le terminal de ligne optique (OLT) gère le réseau optique passif Ethernet (EPON). Cette technologie offre des services multiples grâce à sa transmission optique passive point à multipoint.

1. Qu’est-ce qu’un réseau maillé ?

Le maillage est une topologie qui signifie que tous les nœuds se connectent les uns aux autres et que chaque nœud se connecte à au moins deux autres nœuds, ce qui forme le réseau. Les routeurs prenant en charge le maillage génèrent un réseau maillé. Différents points d’accès peuvent connecter le réseau maillé selon différentes méthodes. Dans le réseau, le SSID est unifié et les dispositifs sans fil peuvent chercher à se connecter au meilleur AP. La commutation entre les différents points d’accès est transparente, ce qui permet une meilleure itinérance. Pendant le roaming, la perte de paquets, la latence et la gigue sont réduites.

Avantages de ELFCAM Mesh Networking :

  • Gestion unifiée du SSID et du réseau
  • Appairage rapide
  • Couverture complète des signaux WiFi
  • Itinérance fluide
  • Puce LP intégrée pour augmenter la couverture du signal
  • LNA intégré pour améliorer la stabilité de la transmission des données

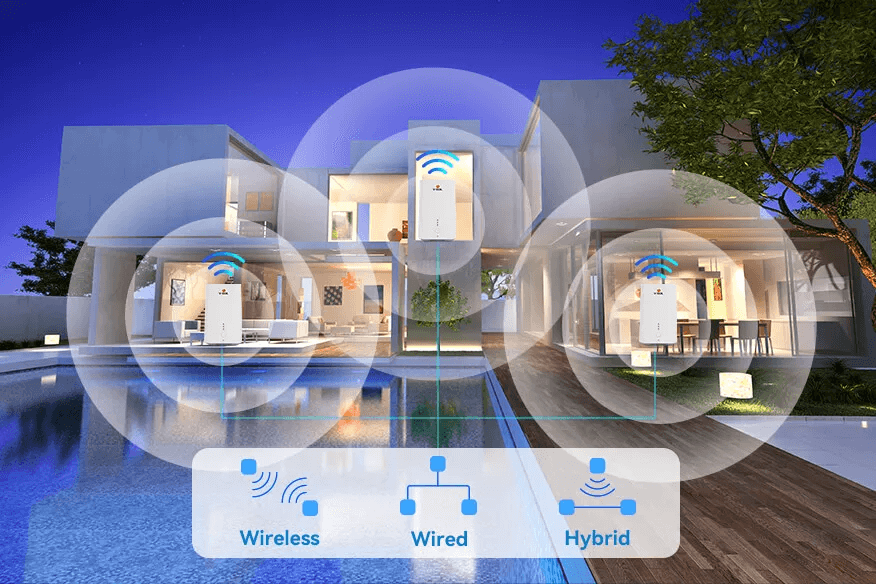

2. Trois méthodes de mise en réseau maillé

Méthode 1 : Réseau maillé sans fil (WiFi)

En fait, il existe deux versions de réseau maillé sans fil. L’une est basée sur IEEE 802.11s, l’autre est basée sur EasyMesh qui est largement adoptée aujourd’hui. ELFCAM utilise également EasyMesh. La norme 802.11s se concentre sur la configuration du réseau maillé, tandis qu’EasyMesh met l’accent sur la manière de configurer facilement des réseaux WiFi maillés.

L’image suivante montre la structure d’un réseau sans fil EasyMesh. Il y a un routeur principal et deux ou plusieurs routeurs esclaves WiFi maillés. La liaison montante du routeur principal se connecte à l’OLT.

Méthode 2 : Réseau maillé câblé

La mise en réseau filaire nécessite le déploiement préalable d’un câblage pour connecter tous les routeurs entre eux. L’installation d’un réseau maillé câblé est plus compliquée car les méthodes de déploiement du câblage sont différentes. Avant la mise en réseau filaire, la mise en réseau sans fil doit être terminée. Lorsqu’il y a de nombreux routeurs esclaves, le commutateur sera placé pour connecter le routeur principal et les routeurs esclaves.


Méthode 3 : Réseau maillé hybride

Cela signifie que certains routeurs sont reliés à des réseaux câblés et d’autres à des réseaux sans fil. En d’autres termes, il s’agit d’une combinaison des deux méthodes précédentes.

3. Solution de mise en réseau ELFCAM Mesh (EasyMesh)

Dans cette solution, nous allons prendre un exemple avec les produits ELFCAM, notamment les appareils ONU de la série V2801 et HG3610ACM/HG323AC-B.

Routeur ONU V2801 : Il y a un port PON et un port GE avec un pare-feu intégré pour la sécurité. Il prend en charge EPON et GPON.

Mesh Router HG3610ACM : Il dispose de 1 port GE et 1 port PON et prend en charge le fonctionnement simultané à double bande à 2,4GHz et 5GHz avec un débit combiné de 1,2Gbps. L’appareil est équipé de 4 antennes à gain pour améliorer le signal. Un bouton rond permet de l’associer facilement à d’autres routeurs maillés sans fil.

La liaison montante ONU V2801 se connecte au répartiteur optique et à l’OLT. Un routeur HG3610ACM qui fonctionne comme routeur principal se connecte à l’ONU avec un câble. Le routeur principal et l’ONU peuvent être remplacés par le ELFCAM HG323AC-B qui possède un port PON. Quant aux connexions entre les routeurs principaux et les autres routeurs esclaves déployés dans la maison, les trois méthodes mentionnées ci-dessus peuvent être choisies.

Caractéristiques de la solution de mise en réseau ELFCAM Mesh (EasyMesh) :

● Appariement en un seul clic.

● Plug and Play

● Mise en réseau hybride

● PA et LNA intégrés

● EasyMesh

Q&A sur le choix des routeurs maillés:

Q1 : Combien de routeurs maillés faut-il acheter ? Quelle est la taille de la zone pouvant être couverte ?

A1 : Cela dépend de la surface, de la structure et du matériau de la maison. Il n’y a pas de résultat exact.

Généralement, 1 routeur pour la zone de nivellement avec 2 pièces ; 2 routeurs pour la grande zone de nivellement avec 4 pièces ; 3 routeurs pour la maison à levier/duplex avec 5-6 pièces. Plus de 3 routeurs pour la villa.



Q2 : Quelle méthode de réseau maillé faut-il choisir ?

A2 : Normalement, les signaux du réseau maillé câblé seront plus forts que ceux du réseau maillé sans fil. Si vous ne déployez pas de câbles dans votre maison, le réseau sans fil est la priorité.



Ce qui précède est une brève introduction au réseau maillé et aux solutions associées. Vous pouvez vous tourner vers l’article précédent décrivant la mise en place de réseaux WiFi maillés ou la vidéo ci-dessous pour en savoir plus. Commentez pour nous faire savoir ce qui vous intéresse !
